В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.
Рис.5. Главный цилиндр с бачком: 1 - корпус главного цилиндра; 2 - уплотнительное кольцо низкого давления; 3 - поршень привода контура “левый передний - правый задний тормоза”; 4 - распорное кольцо; 5 - уплотнительное кольцо высокого давления; 6 - прижимная пружина уплотнительного кольца; 7 - тарелка пружины; 8 - возвратная пружина поршня; 9 - шайба; 10 - стопорный винт; 11 - поршень привода контура “правый передний - левый задний тормоза”; 12 - соединительная втулка; 13 - бачок; 14 - датчик аварийного уровня тормозной жидкости; А - зазор
Главный цилиндр с последовательным расположением поршней (рис.5). На корпусе главного цилиндра крепится бачок 13, в заливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.
Рис.6. Тормозной механизм переднего колеса: 1 - тормозной диск; 2 - направляющая колодок; 3 - суппорт; 4 - тормозные колодки; 5 - цилиндр; 6 - поршень; 7 - уплотнительное кольцо; 8 - защитный чехол направляющего пальца; 9 - направляющий палец; 10 - защитный кожух.
Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой. Скоба образуется суппортом 3 (рис.6) и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 9, которые установлены в отверстиях направляющей колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 8. К пазам направляющей поджаты пружинами тормозные колодки 4.
В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 7. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском. В вариантном исполнении на автомобили устанавливаются колодки с сигнализатором износа колодки.
Рис.7. Тормозной механизм заднего колеса: 1 - гайка крепления ступицы; 2 - ступица колеса; 3 - нижняя стяжная пружина колодок; 4 - тормозная колодка; 5 - направляющая пружина; 6 - колесный цилиндр; 7 - верхняя стяжная пружина; 8 - разжимная планка; 9 - палец рычага привода стояночного тормоза; 10 - рычаг привода стояночного тормоза; 11 - щит тормозного механизма
Тормозной механизм заднего колеса (рис.7) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис.8), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25-1,65 мм.
Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис.7) тормозных колодок.

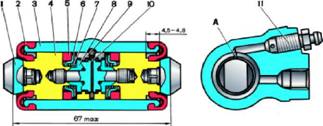

Рис.8. Колесный цилиндр: 1 - упор колодки; 2 - защитный колпачок; 3 - корпус цилиндра; 4 - поршень; 5 - уплотнитель; 6 - опорная тарелка; 7 - пружина; 8 - сухари; 9 - упорное кольцо; 10 - упорный винт; 11 - штуцер; А - прорезь на упорном кольце
Когда из-за износа накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис.8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.
