На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов. Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

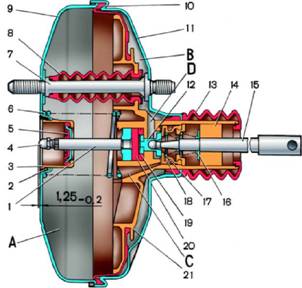

Рис.2. Вакуумный усилитель: 1 - шток; 2 - уплотнительное кольцо фланца главного цилиндра; 3 -чашка корпуса усилителя; 4 - регулировочный болт; 5 - уплотнитель штока; 6 - возвратная пружина диафрагмы; 7 - шпилька усилителя; 8 - уплотнительный чехол; 9 - корпус усилителя; 10 - диафрагма; 11 - крышка корпуса усилителя; 12 - поршень; 13 - защитный чехол корпуса клапана; 14 - воздушный фильтр; 15 - толкатель; 16 - возвратная пружина толкателя; 17 - пружина клапана; 18 - клапан; 19 - втулка корпуса клапана; 20 - буфер штока; 21 - корпус клапана; А - вакуумная камера; В - атмосферная камера; С, D - каналы
Вакуумный усилитель. Резиновая диафрагма 10 (рис.2) вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя. Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13. В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.
При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.
При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

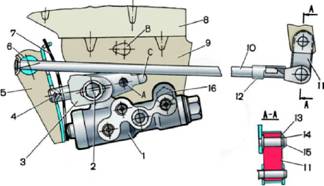

Рис.3. Привод регулятора давления: 1 - регулятор давления; 2, 16 - болты крепления регулятора давления; 3 - кронштейн рычага привода регулятора давления; 4 - штифт; 5 - рычаг привода регулятора давления; 6 - ось рычага привода регулятора давления; 7 - пружина рычага; 8 - кронштейн кузова; 9 - кронштейн крепления регулятора давления; 10 - упругий рычаг привода регулятора давления; 11 - серьга; 12 - скоба серьги; 13 - шайба; 14 - стопорное кольцо; 15 - палец кронштейна; А, В, С - отверстия
Регулятор давления регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам. Регулятор давления 1 (рис.3) крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.
Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора (см. главу “Регулировка привода регулятора давления”).
