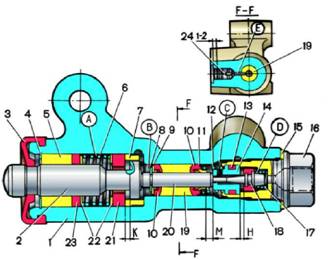

Рис.4. Регулятор давления: 1 - корпус регулятора давления; 2 - поршень; 3 - защитный колпачок; 4, 8 - стопорные кольца; 5 - втулка поршня; 6 - пружина поршня; 7 - втулка корпуса; 9, 22 - опорные шайбы; 10 - уплотнительные кольца толкателя; 11 - опорная тарелка; 12 - пружина втулки толкателя; 13 - кольцо уплотнительное седла клапана;
14 - седло клапана; 15 - уплотнительная прокладка; 16 - пробка; 17 - пружина клапана; 18 - клапан; 19 - втулка толкателя; 20 - толкатель; 21 - уплотнитель головки поршня; 23 - уплотнитель штока поршня; 24 - заглушка; A, D - камеры, соединенные с главным цилиндром; В, С - камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н - зазоры
В регуляторе имеются четыре камеры: А и D (рис. 4) соединяются с главным цилиндром, В — с правым, а С — с левым колесным цилиндром задних тормозов. В исходном положении педали тормоза поршень 2 (рис. 6-4) поджат рычагом 5 (см. рис.3) через пластинчатую пружину 7 к толкателю 20 (см. рис.4), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры А и D сообщаются с камерами В и С.
При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе со втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А, за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.
При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис.3) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (см. рис. 4) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается. При отказе контура тормозов “правый передний — левый задний тормоза”, уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.
При отказе контура тормозов “левый передний — правый задний тормоза” давлением тормозной жидкости толкатель 20 со втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14 рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.
