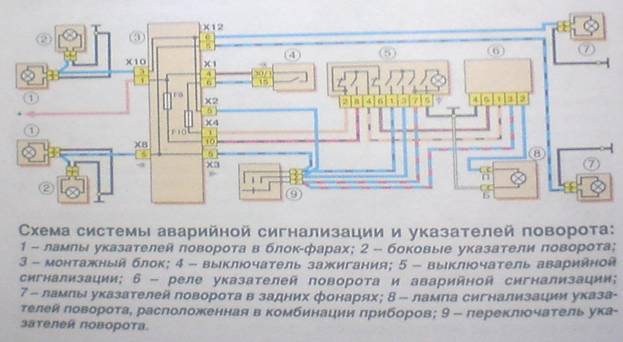

Схема системы аварийной сигнализации и указателей поворотов
Звуковые сигналы. Гудок
Звуковые сигналы включаются центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненный контакт – на корпусе подрулевых переключателей.
В настоящее время применяются звуковые сигналы 20.3721-01.
Наружное освещение
Лампы сигнала торможения, противотуманного света
Передние лампы установлены в фарах. Задние комбинированные фонари объединяют в себе несколько секций. В наружных секциях размещены лампы габаритного и противотуманного света. Секция света заднего хода – с белым рассеивателем. Лампы сигнала торможения расположены в крайних секциях, ближе к номерному знаку.
Номерной знак освещается двумя фонарями, которые установлены в рамке крышки багажника.
Выключатель сигнала торможения, закрепленный на кронштейне педального узла, включает лампы сигнала при нажатии на педаль тормоза. Электрическая цепь сигнала торможения подключена к аккумуляторной батарее, минуя выключатель зажигания.
Замена гидрокорректора фар
Гидрокорректор служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных в блок-фарах, и соединительных трубок. Цилиндры и трубки – герметичны и заполнены специальной жидкостью с низкой температурой замерзания. Гидрокорректор – неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в блок фарах) отличается от величины 7±0.5мм
Меняем Гидрокорректор.
Снимаем щиток приборов. Гидрокорректор можно поменять, не снимая приборы, но при этом придется работать снизу приборной панели, что очень неудобно.
Свет заднего хода
Выключатель света заднего хода установлен на картере коробки передач с правой стороны. Он работает только при включенном зажигании.
На центральных стойках автомобиля расположены плафоны освещения салона со встроенными в них выключателями. В дверных проемах на стойках установлены дополнительные выключатели. При открывании любой из дверей освещение салона включается вне зависимости от положения выключателей в плафонах. Цепи плафонов освещения салона всегда находятся под напряжением.
На передней панели в подкапотном пространстве установлена лампа освещения моторного отсека. Работает она только при включенном наружном освещении и открытом капоте (патрон лампы снабжен выключателем).
Контрольно-измерительные приборы
На приборной панели установлен щиток с комбинацией приборов, которая объединяет в одном корпусе : спидометр, тахометр, указатели температуры охлаждающей жидкости и уровня топлива с сигнализатором резерва топлива; вольтметр; эконометр; блок сигнализаторов (зарядка аккумуляторной батареи, дальнего света, указателя поворотов, габаритного света, стояночного тормоза, недостаточного давления масла и прикрытия воздушной заслонки карбюратора).
