Расчет отопления, вентиляции, освещения, водоснабжения

По формуле 22 находим:

ΣSб = 200·1,5·1,25/(100·0,3·3) = 42 м2.

Суммарная площадь световых проемов (окон) равна 50 м2. Следовательно, естественное освещение соответствует расчетным нормам.

6.6.4. Расчет искусственного освещения.

Предусматривается комбинированная система освещения. Рекомендуемая общая освещенность 300 ЛК. При расчете высоты подвеса светильника используется рисунок 2.

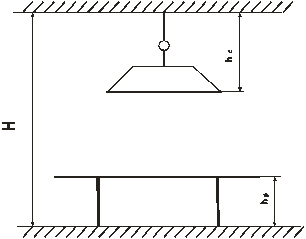

Рисунок 6.6.2 – Схема расчета высоты подвеса светильников.

Высота подвеса светильника [18]:

Нп = Н – (hc+hp), где (23)

Н = 8,4 м. – высота помещения,

hc = 1,2 м,

hp =1,2 м.

По формуле (23) находим:

Нп = 8,4-(1,2+1,2)=6 м.

Расстояние между центрами светильника «Универсаль» принимаем 3 м. При симметричном расположении светильников по вершинам квадрата их количество равно [18]:

nc=Sn/l2=220/9=25 шт.

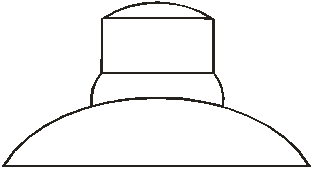

Рисунок 6.6.3. - Тип светильника «Универсаль».

Рассчитываем световой поток Фл (мм), который должна излучать каждая лампа (при заданном количестве ламп) [18]:

Фл = К·Sn·Е/(nc· ηс · z), где (24)

К = 14 – коэффициент запаса,

ηс = 0,45 – коэффициент использования светового потока,

z = 0,65 – коэффициент не равномерности.

Определяем: Фл = 1,4·220·300/(25·0,45·0,65)=12600 Лм.

Подбираем лампы типа НГ мощностью 750 Вт.[18]

Суммарная мощность ламп равна 18,75 кВт.[18]

6.6.5. Расчет расхода воды.

Расход воды на бытовые и хозяйственные нужды определяем [11]:

Qбн = 25·p·Кр, где (25)

25 – расход воды на одного человека,

р = 10 чел –число рабочих.

Qбн = 25·10·20=5000=5м3.

При мойке коленчатых валов в моечной машине расходуется 0,08 м3/ч воды [11]. При УЗУ расход воды для охлаждения магнитострикционного преобразователя составляет не более 10 л/мин. Для приготовления эмульсии воды берут из расчета 4 л в смену на один металлорежущий станок, поэтому расход воды составит [11]:

Qвд = 4·Sт/8·1000, где (26)

Sт = 7 – принятое количество станков.

Qвд=4·7/8000=0,0035 м3/ч.

Месячный расход воды на производственные нужды [11]:

Qм = ΣQ·Фдо, где (27)

ΣQ – суммарный часовой расход воды.

Qм = (0,08+0,6+0,0035)·152 = 104 м3.
