6.6.1. Расчет отопления.
Теплопотери Qo (Вт) через наружное ограждение здания [18]:
Qo=qo ·VH ·(tв-tn), где (13)
qo=0,75…0,64 Вт/(м3 ·оС) – удельная тепловая характеристика здания,
VH=2075 м3- наружный объем здания или его отапливаемого участка, м3,
tв=15 оС,
tn = -38 º С – расчетная наружная температура воздуха.
Qo=0,7 ·2075 ·(15+38)=76982 Вт.
Количества тепла Qв (Вт), необходимое для возмещения теплопотерь вентилирования помещения [18]:
Qв = qв · Vн ·( tв- tн), где (14)
qв = 0,9…1,5,
tн = -19 º С- расчетная наружная температура воздуха для вентиляции.
Qв = 0,9·2075·(15+19)=63495 Вт.
По суммарным теплопотерям находим тепловую мощность [18]:
Рк = (1,1…1,15) ·ΣQ·10-3 (15)
Рк = 1,1·(76982+63495) ·10-3=154,4 кВт.
Потребность в топливе Q (кг) на отопительный период можно приблизительно посчитать [18]:
Q = qy·V· (tв- tн), где (16)
qy = 0,245 кг (м3 ·º С) – годовой расход условного топлива, затрачиваемого на повышение температуры на 1º С в 1 м3 отапливаемого помещения.
Q = 0,245 · 2075 ·(15+38) = 26946,8 кг = 27 т.
6.6.2. Расчет вентиляции.
В соответствии с санитарными нормами в помещении должна быть предусмотрена естественная вентиляция, осуществляемая через вытяжные каналы, шахты, форточки и фрамугу зданий.
Через местные отсосы должны удалятся пыль и газы, образующиеся при автоматической сварки и наплавке под слоям флюса длиной 250-300 мм [17].
Количество воздуха W(м3), удаляемого местным отсосом, определяем [17]:
W = k ·3√A, где (17)
А = 200 А – при наплавке шатунных шеек сила сварочного тока, а при наплавке коренных шеек А = 260 А.
К = 12 – коэффициент для щелевого отсоса.
W = 12 ·3√200 = 70,2 м3,
W = 12 ·3√260 = 76,6 м3.
Производительность вентилятора [17]:
Wв = k3 · ΣW, где (18)
k3 = 1,3…2,0 – коэффициент запаса.
Wв = 2 ·(70,2+76,6)=294 м3/ч.
|
|

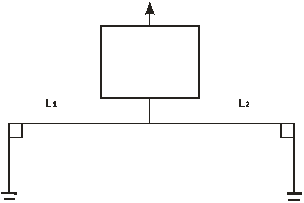

Рисунок 5.61 - Схема вентиляционной системы.
L1,L2,L3 – длина рукавов. L1 = 2 м, L2 = 2,5 м, L3 = 0,5 м.
Потери напора на прямых участках [18]:
Нпп = ωτ·li·pв·Vср2/dт, где (19)
ωτ – коэффициент, учитывающий сопротивление труб, ωτ=0,02,
Vср - средняя скорость воздуха на рассчитываемом участки воздушной сети (для прилегающих к вентилятору участков равен 8…12 м/сек),
li - длина участка трубы,
dt = 0,1 м – принимаемый диаметр трубы.
1 Участок.
L=2 м, Нпп.= 0,02·2·1,23·122/2/0,1=35,42 Па.
Рассчитываем местные потери Нм (Па) напора в переходах, коленах и др.:
Нм = 0,5·ψм·Vcр2 ·rв (20)
ψм(900) = 1,1
Нм = 0,5·1,1·122·1,23 = 97,4 Па
2 Участок.
L = 2,5 м, Нпп.= 0,02·2,5·1,23·122/2/0,1=44,28 Па.
Нм = 0,5·1,1·122·1,23 = 97,4 Па.
3 Участок.
L = 0,5 м, Нпп.= 0,02·0,5·1,23·122/2/0,1= 8,85 Па.
Нм = 0,5·1,1·122·1,23 = 97,4 Па.
Определяем суммарные потери потока на линн:
ΣНуч = Нв = 35,42+97,4·3+44,28+8,85=558 Па.
Рассчитываем мощность электродвигателя для вентилятора:
Pqв = Нв·Wв/(3,6·106·ηв· ηn) (21)
Pqв = 558·294/(3,6·106·0,9·0,45) = 0,1 кВт.
По номограмме выбираем центральный вентилятор серии Ц4-70 [17]. Обороты вентилятора nв=830 об/мин.
6.6.3. Расчет освещения производственного участка.
Проверочный расчет естественного освещения участка. При расчете принимается боковое освещение (через окна в наружных стенах).
суммарная площадь световых проемов рассчитывается [17]:
ΣSб = Sn·lmin· ηо/(100·ro·kl), где (22)
Sn – площадь пола помещения,
lmin = 1,5 – нормируемое значение при боковом освещении,
ηо = 1,5 – световая характеристика окна,
kl = 1 - коэффициент учитывающий затемнение окна,
ro = 0,3 – общий коэффициент светопропускания оконного проема с учетом его загрязнения,
rl = 3 – коэффициент учитывающий влияние отражения света.
