Стартер - четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
Крутящий момент от вала якоря передается на ведущую шестерню привода через роликовую обгонную муфту.
Стартеры двигателей ЗМЗ-4062 и ЗМЗ-402 принципиально не отличаются. Стартер 42.3708-10 установлен на двигатель ЗМЗ-4062 с правой стороны, СТ203-Б4 -на двигатель ЗМЗ-402 слева.
Техническая характеристика стартера 42.3708-10 (СТ230-Б4)
Номинальная мощность, кВт 1,7(1,0)
Номинальное напряжение, В 12
Потребляемый ток
в заторможенном состоянии,
не более, А 700 (550)
Крутящий момент,
не менее кгс-м 1,6(2,0)
Потребляемый ток в режиме
холостого хода, не более, А 80 (85)
Стартер
:

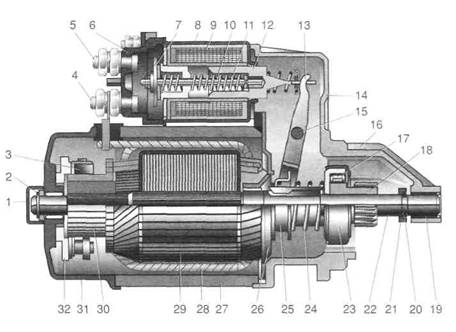

1 - колпак защитный; 2 - шайба запорная; 3 - щетка; 4,5 - выводы; 6 - крышка тягового реле; 7 - контактная пластина; 8 - тяговое реле; 9 - обмотка реле; 10 - шток; 11 - возвратная пружина; 12 - сердечник; 13 - рычаг; 14 - крышка; 15- ось рычага; 16- удлинитель крышки; 17- ролик; 18 - ведущая (приводная) шестерня; 19 - втулка; 20 - кольцо пружинное; 21 - втулка упорная; 22 - вал; 23 - обгонная муфта; 24 - пружина; 25 - полумуфта включения; 26 - опора промежуточная; 27-статор; 28 - обмотка статора; 29 - ротор (якорь); 30 - коллектор; 31 - крышка; 32 - щеткодержатель.
В стальном корпусе стартера установлены четыре обмотки возбуждения. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух бронзографитных втулках, установленных в крышках и промежуточной опоре.
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении - от стартера к двигателю, разобщая их после запуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение "стартер", напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.
Напряжение срабатывания реле должно быть не более 8 В при 20±5°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется осмотром деталей после разборки стартера. Неисправное реле заменяют.
