После назначения последовательности операций и выбора базовых поверхностей необходимо произвести расчёт толщины наносимого материала при восстановлении детали.
Толщина наносимого на изношенную поверхность слоя металла определяется по формуле:
, (1.1)
где Dизн. – величина износа поверхности детали, мм; zо – общий припуск на обработку.
Величину припуска на обработку поверхности детали после восстановления можно определить двумя способами:
l опытно-статистический;
l расчётно-аналитический.
Опытно-статистические данные припусков находятся с помощью таблиц. Расчётно-аналитический метод позволяет определить величину припуска с учётом всех элементов, составляющих припуск. При этом предусматривается, что при каждом технологическом переходе должны быть устранены погрешности, возникающие на нём и погрешности предшествующего перехода. Этими погрешностями могут быть высота неровностей поверхностей, глубина дефектного слоя, пространственные отношения и погрешности установки.
аmin, аmax – заданные размеры, мм;
bmin, bmax – выбраковочные размеры, мм;
сmin, сmax – размеры детали после предварительной механической обработки перед восстановлением, мм;
dmin, dmax – промежуточные размеры, получаемые после черновой механической обработки после восстановления детали, мм;
dа, db, dс, dd, dе – допуски соответственно на размер a, b, c, d, e, мм;
Dmin, Dmax – минимальный и максимальный износ детали, мм;
zmin, zmax, z'min, z'max, z"min, z"max – минимальный и максимальный припуски снимаемые соответственно при предварительной черновой обработке после восстановления детали, чистовой обработке после восстановления, механической обработки перед восстановлением, мм;
hmin, hmax – минимальная и максимальная толщина наращиваемого слоя при восстановлении детали, мм.
Для деталей тел вращения величина минимального припуска определяется по формуле:
, (1.2)
где Rzi-1 – высота микронеровностей на предшествующем переходе; Ti-1 – глубина дефектного слоя на предшествующем переходе; Pi-1 – суммарные пространственные отклонения; eqi – погрешность установки на выполненном технологическом переходе.
Расчёт припусков и толщины восстанавливаемого слоя выполняем в следующей последовательности:
1). Исходя из заданных и выбракованных размеров детали определяем максимальную и минимальную величины износа рабочих поверхностей детали (отверстия нижней головки шатуна).
, (1.3)
, (1.4)
где аmin, аmax – заданные размеры, мм; bmin, bmax – выбраковочные размеры детали, мм.
мм;
мм.
2). Для каждого технологического перехода записывают значение Rz, T, p, e, d. Величины допуска на размер находится по таблицам от класса точности.

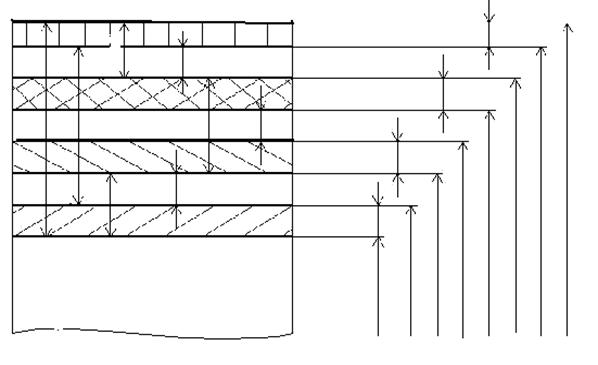

Рис. 1.2. Схема графического расположения припусков и
допусков при восстановлении детали
3). После предварительной механической обработке перед восстановлением определяют припуски и предельные размеры детали. Согласно рис. 1.2 получаем:
, (1.5)
, (1.6)
, (1.7)
, (1.8)
Здесь и далее индексы при обозначении Rz, T, p, e, d показывают, с учётом качества каких поверхностей нужно определить значение этих параметров.
мм;
мм;
мм;
мм.
4). Определяем припуски на чистовую механическую обработку восстановленной детали и её предельные размеры после черновой обработки:
, (1.9)
, (1.10)
, (1.11)
, (1.12)
