Расчет усилителя промежуточной частоты 1

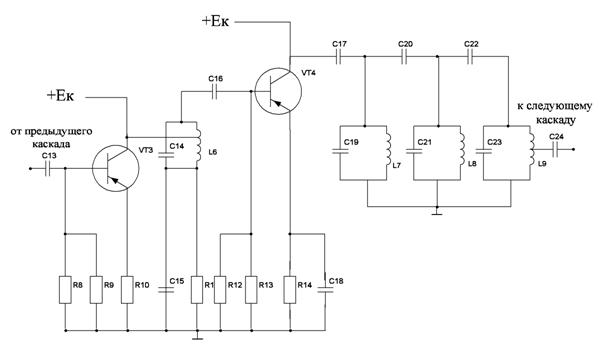

Принципиальная электрическая схема усилителя промежуточной частоты 1 изображена на рисунке 1.18.

Рисунок 1.18 – Принципиальная электрическая схема усилителя промежуточной частоты 1

Фильтры сосредоточенной селекции из связанных колебательных контуров дают лучшую селективность по сравнению с усилителем с двумя связанными контурами в каждом каскаде (при равном числе контуров), если эквивалентное затухание удовлетворяет уравнению Для промежуточной частоты 465 кГц при эквивалентном затухании 0,01 минимально осуществимая полоса пропускания фильтра будет более 13 кГц, что ограничивает применение таких фильтров. Фильтры с пьезокерамическими и магнитострикционными колебательными системами лишены этого недостатка, так как обладают значительно меньшим эквивалентным затуханием своих резонаторов.

Коэффициент усиления каскада с ФСС определяется формулой

, (1.65)

где и- коэффициенты включения первого и последнего контуров;

- коэффициент ослабления сигнала ФСС;

- входная проводимость ФСС.

Коэффициенты вычисляются по формулам:

(1.66)

где - входная проводимость ФСС, См;

- выходная проводимость, См.

(1.67)

где - входная проводимость ФСС, См;

- проводимость нагрузки ФСС, См.

Если один или оба коэффициента окажутся больше единицы, то принимают каждый из них равным единице и из этих же уравнений вычисляют шунтирующую проводимость

С ФСС обычно принимают , а емкость связи между контурами находят по формуле

, (1.68)

где - входная проводимость ФСС, См;

- промежуточная частота, Гц.

Емкость этих конденсаторов должна соответствовать расчетному значению с погрешностью менее . Каждая контурная катушка должна помещаться в экран, хорошо предотвращающий связь между контурами. Параметры внутренних контуров фильтра должны удовлетворять равенствам

(1.69)

где - входная проводимость ФСС.

(1.70)

где - емкость, Ф.

(1.71)

где - промежуточная частота, Гц.

(1.72)

где - индуктивность катушки 2.

Рассчитаем выходные параметры преобразователя частоты типа ФСС обеспечивающий полосу пропускания 20 МГц при промежуточной частоте 12,5МГц на транзисторе ГТ313Б в рабочей точке

его параметры

В следующем каскаде применим транзистор ГТ308В (). Полагаем и

Проверим выполнение неравенства . Примем для выполнения неравенства. Коэффициент устойчивости усиления равен
