Усилитель радиочастоты – это усилитель радиочастотных сигналов, обеспечивающий необходимое усиление, а также подавление помех по зеркальным каналам прием.
Принципиальная электрическая схема представлена на рисунке 1.15.

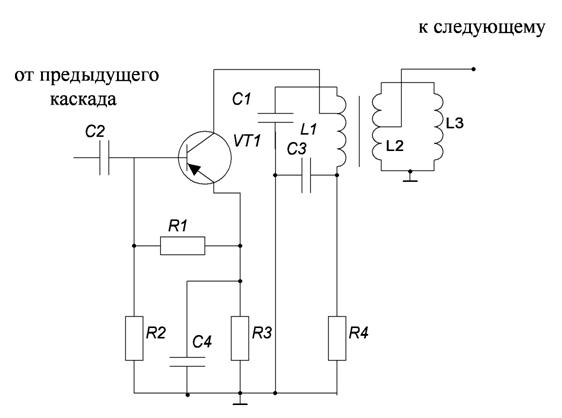

Рисунок 1.15 – Принципиальная электрическая схема усилителя радиочастоты
Будем предварительно полагать полное включение контура в цепь коллектора (р1=1) и неполное к входу следующего каскада с р2»0,15. В качестве активного элемента в схеме автогенератора будет применен биполярный транзистор КТ 315Б. Примем собственную ёмкость катушки СL=3пФ; среднюю ёмкость подстроечного конденсатора Сп=10пФ; ёмкость монтажа См=10пФ состоящей ёмкости монтажа в цепи коллектора См1=5пФ и в цепи базы См2=5пФ; минимальную ёмкость контурного конденсатора Смин=7пФ. Ёмкость контура без учёта переменной ёмкости будет равна: СS=Сп+СL+р12(См1+С22)+р22 (См2+С11)=10+3+(5+10)+ +0,152(5+50)»29 пФ.
Минимальная индуктивность Lmin= (0.2 0.3) мкГн
Вычислим сопротивления цепи питания транзистора, полагая что:
- допустимое падение напряжения на сопротивлении фильтра коллекторной цепи DURФ=1В;
- требуемый коэффициент стабильности коллекторного тока g=1,5¸3;
- интервал температур в градусах Цельсия, в пределах которого должна обеспечиваться температурная компенсация коллекторного тока DТ=80°С.
Тогда сопротивление R1, Ом, вычисляется по формуле
, (1.20)
где
- напряжение питания, 8В
- напряжение коллектора, 5В;
- ток коллектора, 5мА;
- минимальный ток коллектора, 5мкА;
- разница температур.
.
Принимаем R1=510Ом, ОЛМ-0,125-510 Ом +/-5%
Определим мощность рассеивания
, Вт, на резисторе R1 по формуле
, (1.21)
.
Сопротивление R3, Ом, определяется по формуле
, (1.22)
где
- коэффициент стабильности коллекторного тока, 2;
- напряжение питания, 8В;
- ток коллектора, 5мА;
- минимальный ток коллектора, 5мкА;
- разница температур,
.
Принимаем R3=6,2 кОм, ОЛМ-0,15-6,2 кОм +/-10%
Определим мощность рассеивания
, Вт, на резисторе R3 по формуле
, (1.23)
.
Сопротивление R2, Ом, определяется по формуле
, (1.24)
где
- сопротивление, 510 Ом;
- сопротивление, 6,2 кОм;
