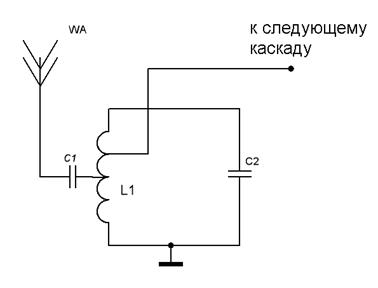

Принципиальная электрическая схема входной цепи представлена на рисунке 1.15.
Рисунок 1.15 - Принципиальная электрическая схема входной цепи
Входная цепь осуществляет передачу радиочастотного сигнала от антенно-фидерной системы к входу первого каскада радиоприемника. Именно расположение входной цепи между выходом антенно-фидерной системы и входом первого каскада приемника обусловило ее название.
Входная цепь предназначена:
- для предварительного выделения полезного сигнала из всех совокупностей сигналов и помех, создаваемой в приемной антенне;
- для передачи с наименьшими потерями и искажениями энергии полезного сигнала от антенны к входу первого каскада.
В общем случае ВЦ представляет собой пассивный четырехполюсник, содержащий резонансную систему и элементы связи. В зависимости от диапазона частоты резонансная система входной цепи выполняется на сосредоточенных или распределенных элементах и состоит из одного или нескольких колебательных контуров или резонаторов. Элементы связи служат для связи антенно-фидерной системы с контуром или резонатором входной цепи, а так же для связи между контурами входной цепи и первым каскадом приемника.
Входные цепи классифицируются:
- по диапазону рабочих частот и способу перестройки:
- с плавной перестройкой;
- дискретной перестройкой;
- по виду избирательности:
- с общим каскадом;
- многокаскадные.
Рассчитывается коэффициент передачи для первого поддиапазона волн.
Наибольший коэффициент передачи входной цепи определяется по формуле
, (1.12)
где , - параметры антенной цепи с учетом элемента связи антенны с входным контуром;
- входная проводимость первого каскада, См.
В метровом диапазоне волн наиболее целесообразно применять несимметричные вибраторы, что бы собственная частота антенной цепи ниже минимальной частоты поддиапазона.
, (1.13)
где - индуктивность антенны, Гн;
- емкость антенны, Ф;
- частота, Гц.
В этом случае выходная проводимость антенной цепи
, (1.14)
где - внутреннее сопротивление антенной цепи, Ом;
- сопротивление антенной цепи, Ом.
- затухание.
Сопротивление антенной цепи в радиоприемной схеме входной цепи
.
Значит можно записать
, (1.15)
где - минимальная частота, Гц;
- индуктивность, Гн;
- емкость антенной цепи, Ф.
Отсюда , (1.16)
где - емкость антенной цепи, Ф.
(1.17)
так как средняя частота поддиапазона мало отличается от минимальной частоты, то с небольшой погрешностью можно записать
, (1.18)
где - средняя частота;
- емкость антенной цепи, Ф;
- собственное затухание катушки связи, 0,13;
- входная проводимость, См;
- затухание катушки связи, 0,01;
