Галарея танспорта


Важная информация

АВАРИЙНОСТЬ НА ДОРОГАХ РОССИИ

За прошедший год в России произошло 199 431 ДТП, что на 2,1% меньше, по сравнению с предыдущим годом. В них погибло 26 567 (-3,9%) человек, а 250 635 (-1,9%) человек получили ранения различной тяжести.

11845 (-3,9%) ДТП произошли по вине водителей, находившихся за рулем в состоянии алкогольного или наркотического опьянения. В результате этих ДТП 1 954 (-15,4%) человека погибли, а 17 280 (-4,6%) человек получили ранения.


Электроконтактное напекание порошка

Схема электроконтактного напекания металлических порошков на поверхности деталей разработана ЧИМЭСХ.

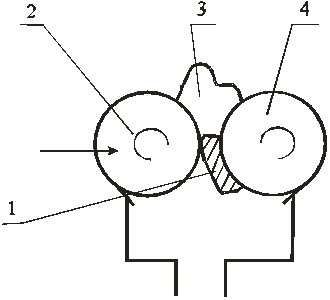

Рисунок 2.2. Схема электроконтактного напекания металлических порошков на поверхности деталей.

1-наплавляемый слой; Все подробности вывоз мусора волгоградский здесь.

2-ролик контактный;

3-порошок металлический;

4-деталь.

Оптимальные режимы напекания порошка, обеспечивающие сцепление в пределах 120…150 МН/м2­­ лежат в пределах: по напряжению – 0,87÷1,35 В на 1 мм толщины слоя, по давлению - 40÷60 МН/м2, по затратам энергии – 2,1 ÷3,2 Вт ч/г.

Пористость получаемого слоя на оптимальных режимах 8-12%, твердость 70…82 HRB.

Напекание порошка с повышенным содержанием углерода (С=0,84%) проводится по аналогии, что для порошка АП84. При этом сцепление слоя с металлом повышается до 220÷250 МН/м2.

Напекание порошка. Сормайт – 1 должно проводится при высоких удельных давлениях (60…80 МН/м2) и пониженных напряжениях (0,73…1,05 В на 1 мм толщины наплавленного слоя).

Основное влияние на качество слоя его сцепление с металлом оказывает скорость напекания, влияющая на температурный режим в процессе напекания (2.3.)

При напекании на пониженных скоростях 0,12…0,17 м/мин, слой получается весьма плотным (пористость 6÷8%). При повышении скорости напекания на 0,25 м/мин пористость несколько возрастает до 10÷12%, а качество сцепления улучшается в результате уменьшения поверхности окисления детали и порошка в процессе нагрева и формирования слоя [1].

Напекание порошка ведется «узким» роликом 4 мм по винтовой линии или «широким» на всю поверхность напекания с учетом соблюдения вышеприведенных режимов [1,3,15].

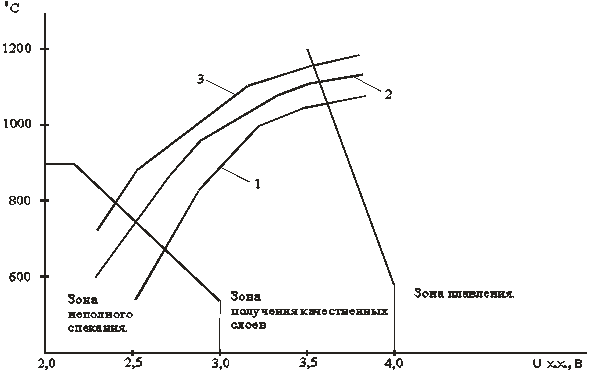

Рисунок 2.3. Температура в граничной зоне в зависимости от напряжения холостого хода и скорости напекания.

1-Vн = 0,37 м/мин;

2-Vн = 0,25 м/мин;

3-Vн = 0,17 м/мин.
