Колесный колодочный тормоз размещен в колесах. Он состоит из тормозного барабана, разжимного устройства, стягивающей пружины, неподвижного опорного диска, двух колодок с фрикционными накладками и

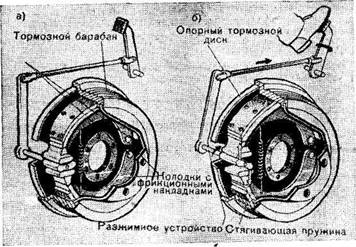

Рис. 1. Схема тормозного устройства.
опорных пальцев (рис. 1, а). Неподвижный опорный диск закреплен на фланце кожуха полуоси или на поворотной цапфе. Тормозной барабан закреплен на ступице колеса. Между его внутренней поверхностью и фрикционными накладками колодок предусмотрен зазор. Когда необходимо затормозить, водитель нажимает ногой на педаль (рис. 1, б), разжимное устройство раздвигает колодки и прижимает их к барабану. Благодаря трению, которое возникает при этом между тормозным барабаном и фрикционными накладками колодок, колеса тормозятся и автомобиль останавливается. На автомобилях применяют ножной и ручной тормозы. Приводы этих тормозов действуют независимо один от другого.
Для торможения автомобиля во время движения, как правило, пользуются ножным тормозом: при нажатии на педаль колодочные механизмы одновременно действуют на все четыре колеса. На стоянках или остановках пользуются ручным тормозом.
На автомобилях тормозные механизмы приводятся в действие при помощи механического, гидравлического или пневматического приводов. Механический привод применен в ручном тормозе, которым оборудованы все автомобили.
В отличии от гидравлического пневматический привод тормозов установлен только на грузовых автомобилях большой грузоподъемности. Привод состоит из тормозного крана автомобиля, воздухопроводов н соединительных шлангов, компрессора, регулятора давления, манометра, воздушных баллонов, тормазного крана прицепа, соединительной головки.

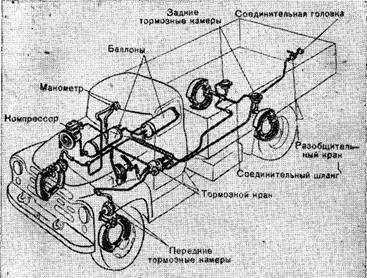

Рис. 2.
Схема пневматического привода тормозов автомобиля ЗИЛ-130.
Пневматический привод тормозов действует так. При работающем двигателе компрессор нагнетает воздух в баллоны под определенным давлением. Если нажать на тормозную педаль, воздух через тормозной кран начинает поступать в передние и задние тормозные камеры, расположенные около соответствующих колес автомобиля. Каждая тормозная камера имеет диафрагму. При увеличении давления диафрагма прогибается и приводит в движение шток и рычаги, вал с разжимными кулаками поворачивается, раздвигает колодки, прижимая их к тормозному барабану.
При отпускании педали тормоза растормаживаются колеса, так как тормозной кран перекрывает путь сжатому воздуху, который поступал из воздушных баллонов, и соединяет тормозные камеры с атмосферой. Когда давление уменьшается, пружины стягивают колодки и колеса автомобиля могут свободно вращаться.
